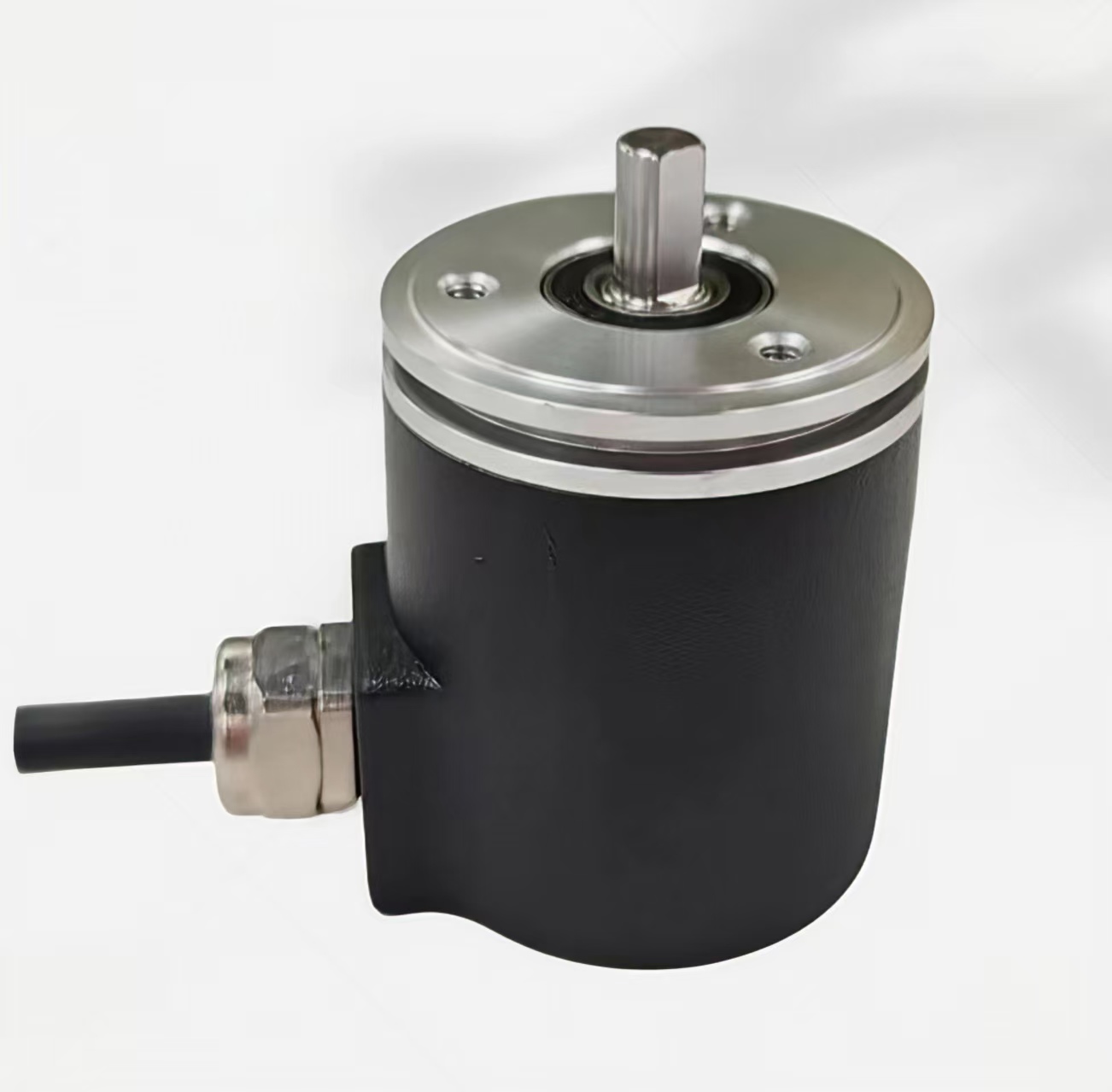

HM38-磁电单圈-SSI 二进制
    发布时间: 2019-08-21 15:52

国际标准SSI二进制信号
具有永久断电记忆功能。100%抗磁场干扰性，

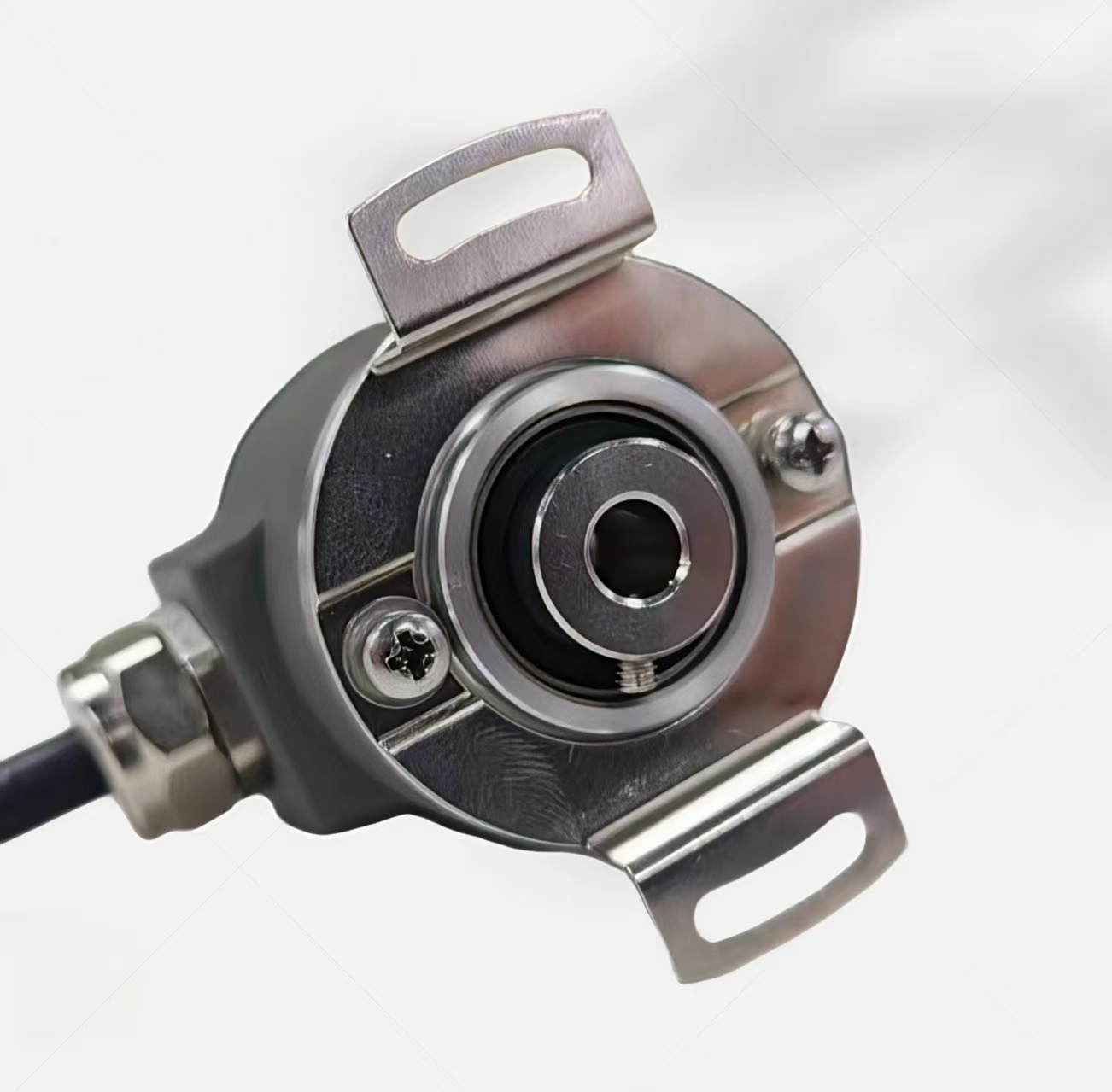

轴径6mm，孔径6、8mm可选。

HM38-磁电单圈-SSI 二进制

 国际标准SSI二进信号
 具有永久断电记忆功能，抗磁场干扰性
 轴径6mm，孔径6、8mm可选。

可靠的和专利的
具有安全锁（Sa fety-Lock TM）式设计的坚固轴承结构，可以提供更高的抗振动性和防安装误差性
最高IP68防护等级和宽广的工作温度-40℃...+85℃
具有永久断电记忆功能

性能优化
高精度，位置数据的数据刷新率≤4us
通过RS422实现高分辨率反馈
控制周期短。时钟频率最快可达4MHz
国际标准SSI信号格式

机械参数

电气参数

最大转速
主轴负载
抗冲击
抗振动
允许轴向窜动
允许径向跳动
外形结构
连接形式
6000转/分
轴向40N，径向100N
1000m/s²(6ms),等于100g
200m/s²(10-2000Hz),等于20g
±1.5mm
±0.2mm
38mm外径，实心轴，盲孔轴
8芯屏蔽电缆或航空插头
工作电压
消耗电流
输出信号
线性分辨率
最大工作圈数
重复定位精度
工作温度
储存温度
10-30Vdc (5Vdc可定制）
< 50mA (24Vdc)空载
SSI二进信号
1/4096FS~1/65536FS
360度
小于2Bit
-20℃~85℃...-40℃~85℃
-40℃~85℃


接线图
功能    +V    0V    CLOCK+    CLOCK-    DATA+    DATA-    DIR    MID P    屏蔽
颜色   棕色  白色    绿色         黄色        灰色        粉色     蓝色    黑色       网
a.DIR—旋转方向，低电平时，默认为面 对转轴顺时针数据增加，加工作电源高电平时，方向改变为逆时针数据增加；
b.MID P—零点定位，当与高电平短触时，当前位置数据输出为整个数据的零点位置；正常工作时，与电源0V连接。
c.Clock/Data--四线的RS422模式，±5V,一对时钟触发、一对数据输出；
