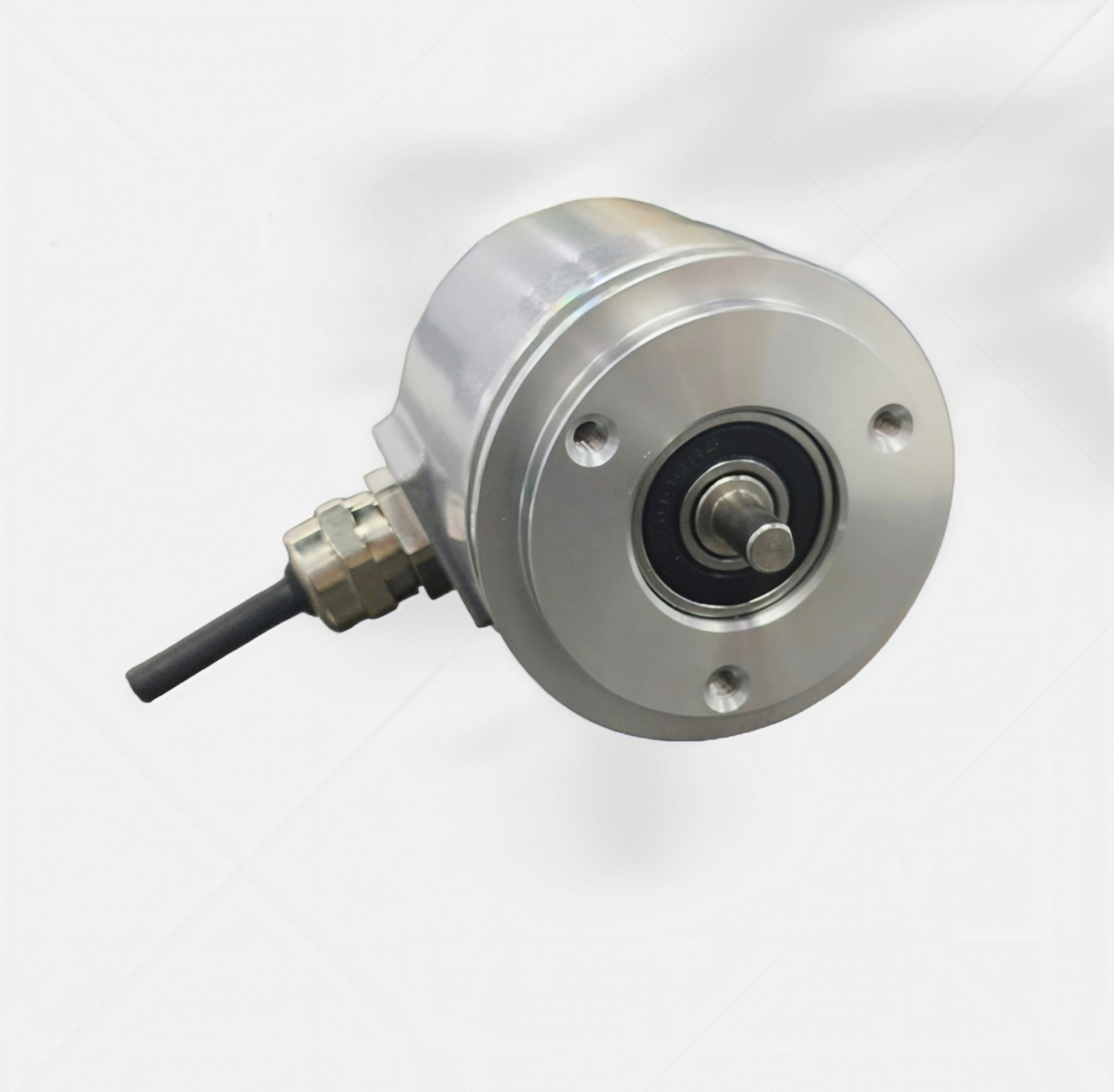

HM58-磁电单圈-SSI格雷码
    发布时间: 2019-08-21 15:52

国际标准SSI格雷码信号
具有永久断电记忆功能。100%抗磁场干扰性，

轴径6、8、10mm可选，孔径8-16mm可选。

HM58-磁电单圈-SSI格雷码

 国际标准SSI格雷码信号
 具有永久断电记忆功能。抗磁场干扰性，
 轴径6、8、10mm可选，盲孔孔径可选8-16mm孔。

可靠的和专利的
具有安全锁（Sa fety-Lock TM）式设计的坚固轴承结构，可以提供更高的抗振动性和防安装误差性
最高IP68防护等级和宽广的工作温度-40℃...+85℃
具有永久断电记忆功能

性能优化
高精度，位置数据的数据刷新率≤4us
通过RS422实现高分辨率反馈
控制周期短。时钟频率最快可达4MHz
国际标准SSI信号格式

机械参数

电气参数

最大转速
主轴负载
抗冲击
抗振动
允许轴向窜动
允许径向跳动
外形结构
连接形式
6000转/分
轴向40N，径向100N
1000m/s²(6ms),等于100g
200m/s²(10-2000Hz),等于20g
±1.5mm
±0.2mm
60mm外径，实心轴，盲孔轴
8芯屏蔽电缆或航空插头
工作电压
消耗电流
输出信号
线性分辨率
最大工作圈数
重复定位精度
工作温度
储存温度
10-30Vdc (5Vdc可定制）
< 50mA (24Vdc)空载
SSI格雷码信号
1/4096FS~1/65536FS
360度
小于2Bit
-20℃~85℃...-40℃~85℃
-40℃~85℃
