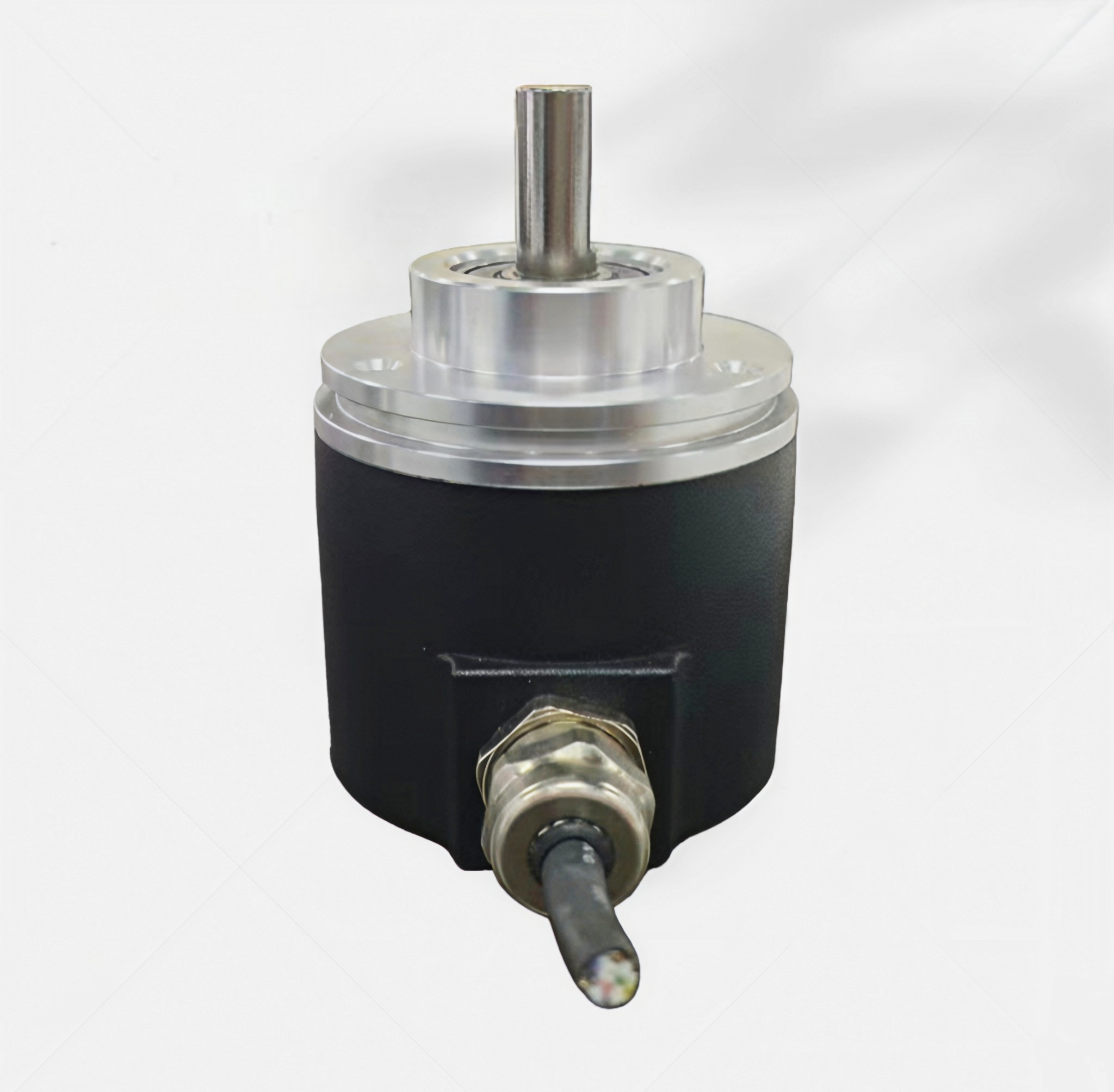

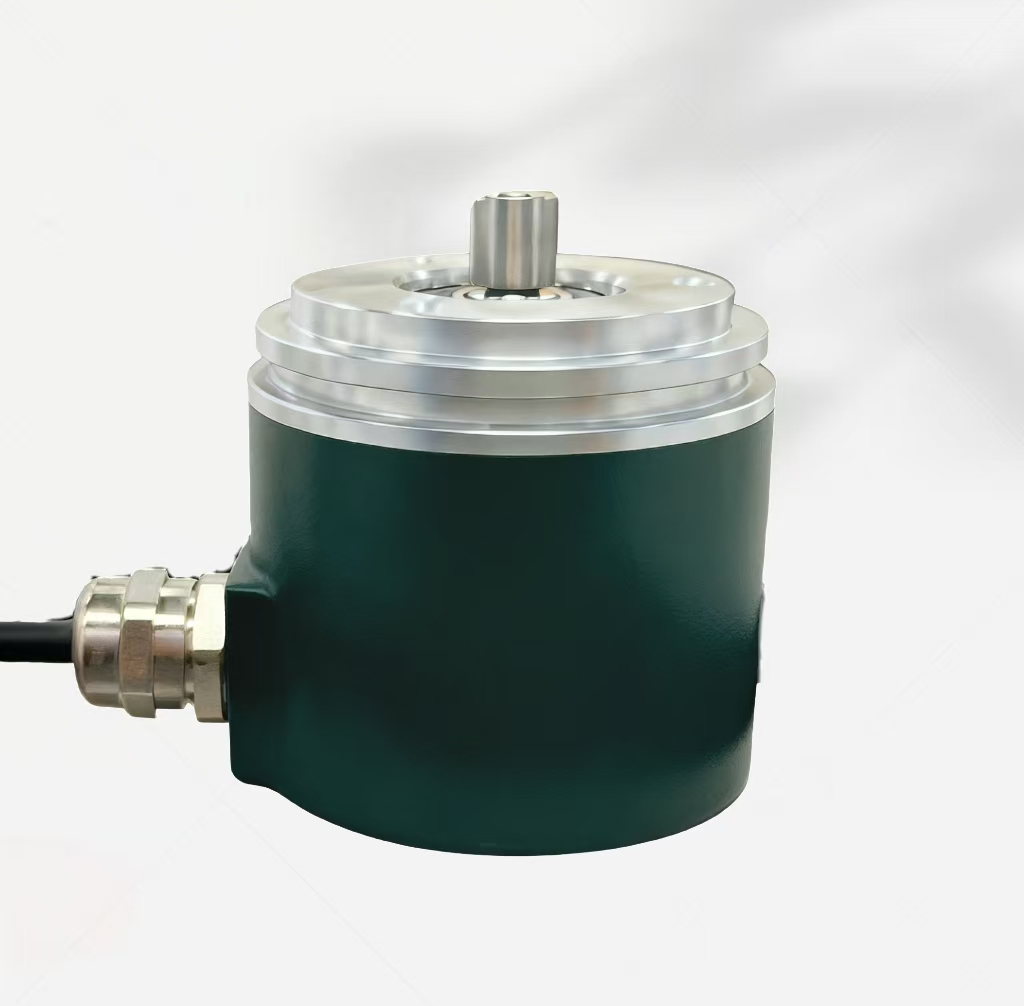

HM58-磁电多圈-Modbus RTU信号-04功能码
    发布时间: 2019-08-13 13:20

MODBUS RTU标准协议
  齿轮式多圈，具有永久断电记忆功能

  轴径6、8、10mm可选，盲孔孔径8-15mm可选

HM58-磁电多圈-Modbus RTU信号-04功能码

详细资料下载

 Modbus RTU标准协议 功能码04
 齿轮式多圈，具有永久断电记忆功能
 轴径6、8、10mm可选，盲孔孔径8-15mm可选

可靠的
具有安全锁（Sa fety-Lock TM）式设计的坚固轴承结构，可以提供更高的抗振动性和防安装误差性
最高IP68防护等级和宽广的工作温度-40℃...+85℃
齿轮多圈，绝对停电记忆。

性能优化和成本优化
高精度，位置数据的数据刷新率≤4us
通过RS485串口，更方便连接
控制周期短。波特率任意设置
有效控制成本

机械参数
最大转速 6000转/分
主轴负载 轴向40N，径向100N
抗冲击 1000m/s²(6ms),等于100g
抗振动 200m/s²(10-2000Hz),等于20g
允许轴向窜动 ±1.5mm
允许径向跳动 ±0.2mm
外形结构 60mm外径，实心轴，盲孔
连接形式 6芯屏蔽电缆或航空插头
电气参数
工作电压 10-30Vdc (5Vdc可定制）
消耗电流 < 50mA (24Vdc)空载
输出信号 MODBUS RTU标准协议 功能码04
线性分辨率 1/4096~65536FS
多圈圈数 4096圈（机械齿轮工作原理）
重复定位精度 小于2Bit
工作温度 -20℃~85℃、-40℃~85℃ 可选
储存温度 -40℃~85℃
