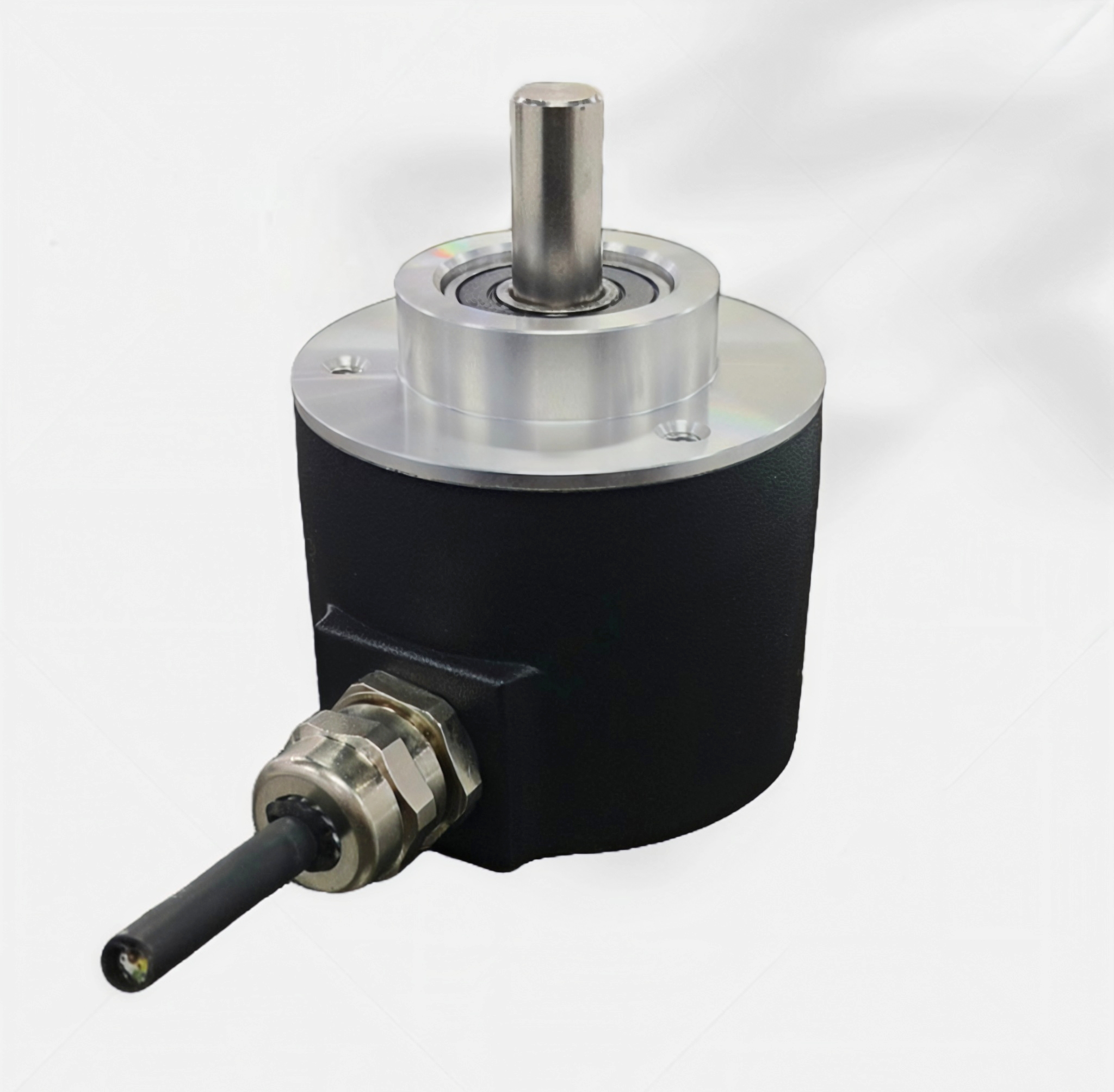

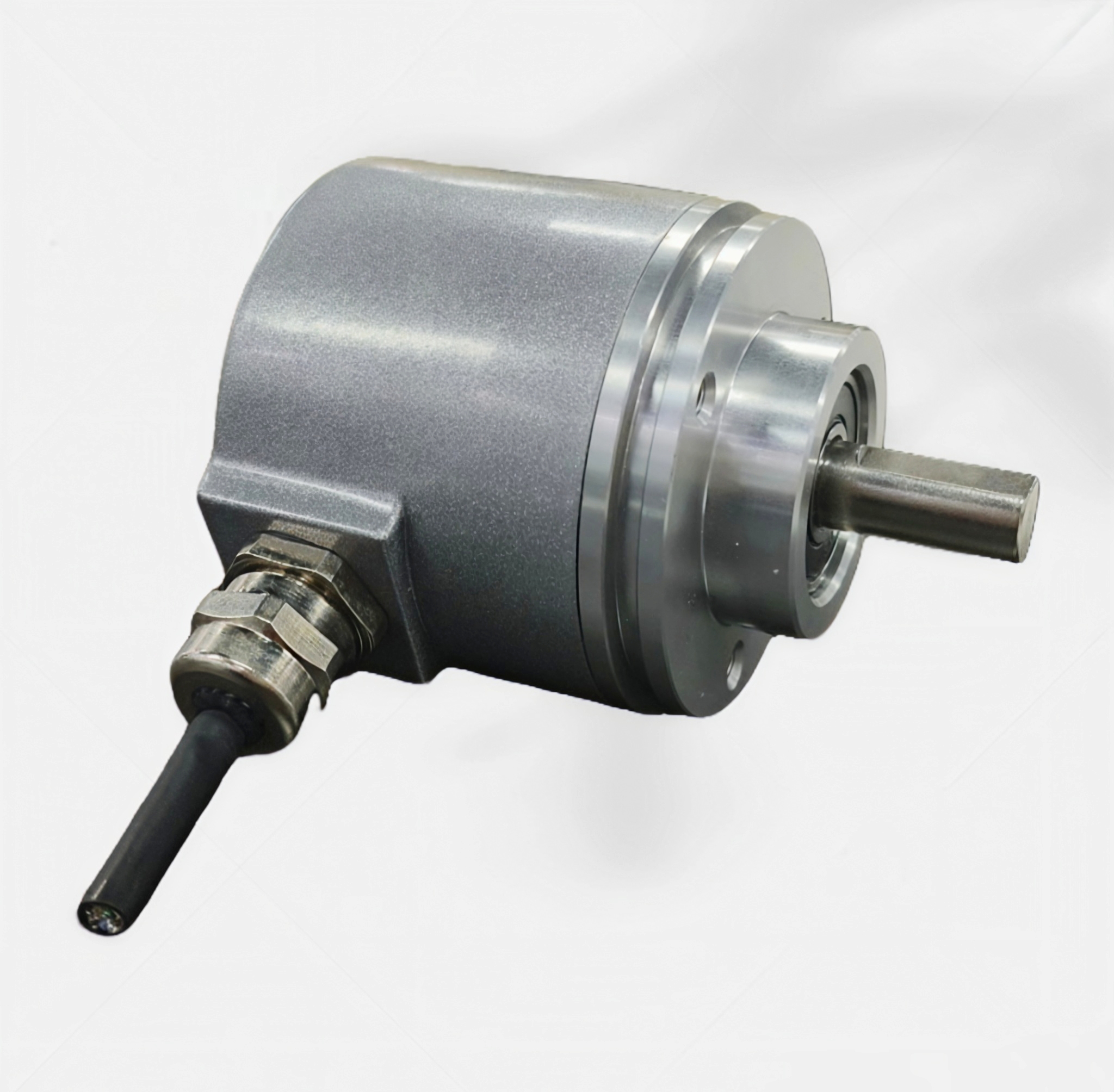

HM58-光电单圈-SSI格雷码+脉冲
    发布时间: 2020-07-17 12:49

通过RS422实现高分辨率反馈

控制周期短。时钟频率最快可达4MHz

国际标准SSI信号格式


HM58-光电单圈-SSI格雷码+脉冲

 国际标准SSI格雷码+脉冲信号编码器
 轴径6、8、10mm可选，盲孔孔径8-16mm可选

可靠的和专利的
具有安全锁（Sa fety-Lock TM）式设计的坚固轴承结构，可以提供更高的抗振动性和防安装误差性
最高IP68防护等级和宽广的工作温度-40℃...+85℃
具有永久断电记忆功能

性能优化
高精度，位置数据的数据刷新率≤4u
通过RS422实现高分辨率反馈
控制周期短。时钟频率最快可达4MHz

机械参数

电气参数

最大转速
主轴负载
抗冲击
抗振动
允许轴向窜动
允许径向跳动
外形结构
连接形式
6000转/分
轴向40N，径向100N
1000m/s²(6ms),等于100g
200m/s²(10-2000Hz),等于20g
±1.5mm
±0.2mm
60mm外径，实心轴，盲孔轴
12芯屏蔽电缆或航空插头
工作电压
消耗电流
输出信号
线性分辨率
最大工作圈数
定位精度
工作温度
储存温度

10-30Vdc (5Vdc可定制）
< 50mA (24Vdc)空载
18位SSI同步串行信号（格雷码) +脉冲
1/262144FS+脉冲
360度
0.01°
-40℃~100℃
-40℃~85℃
