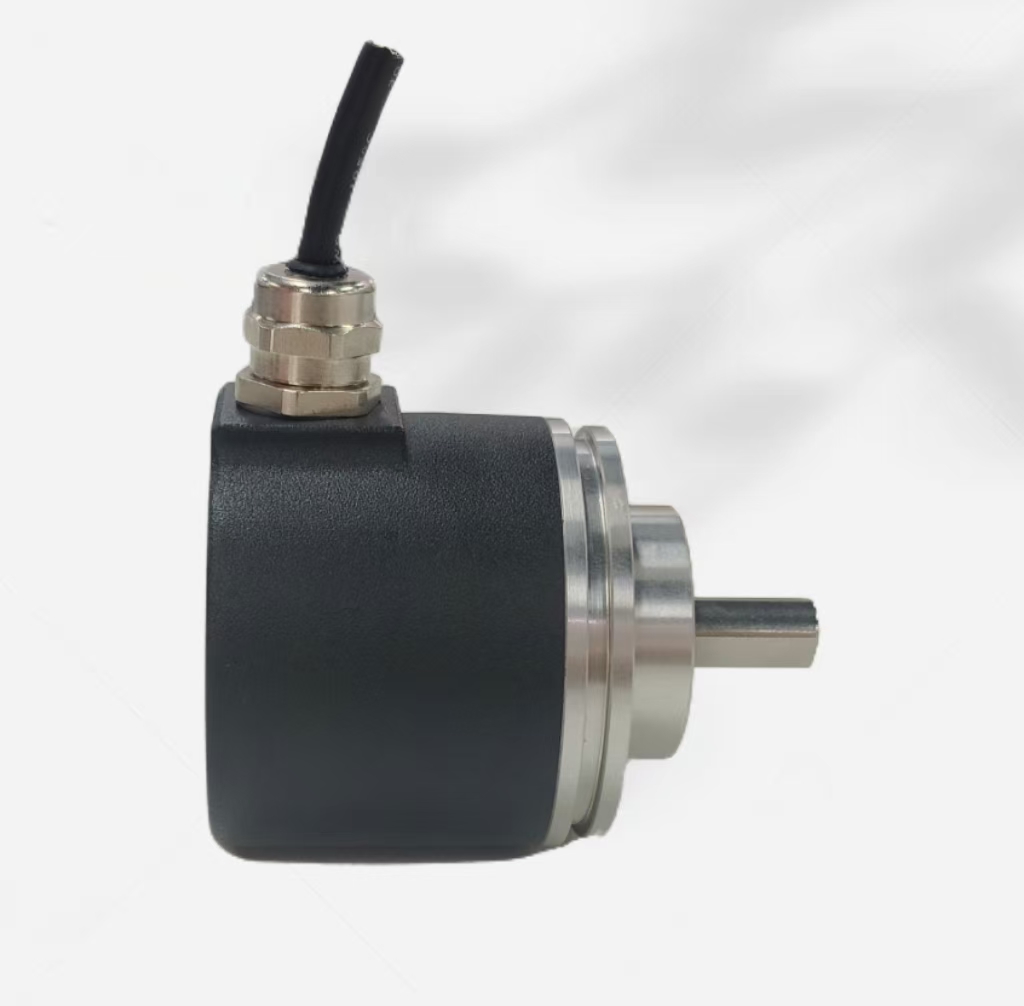

HM58-光电多圈-SSI格雷码
    发布时间: 2020-08-21 09:49

高精度，位置数据的数据刷新率≤4us

通过RS422实现高分辨率反馈

控制周期短。时钟频率最快可达4MHz


HM58-光电多圈-SSI格雷码

详细资料下载

详细资料下载

 分辨率高达18位262144

 高分辨率单圈绝对值
 重复精度0．002度
 采用RS422数据通讯接口
 SSI二进制通讯协议，4MHz速率
 外壳防护等级高达IP68
 工作温度可达100℃

机械参数

电气参数

最大转速
主轴负载
抗冲击
抗振动
允许轴向窜动
允许径向跳动
外形结构
连接形式
6000转/分
轴向40N，径向100N
1000m/s²(6ms),等于100g
200m/s²(10-2000Hz),等于20g
±1.5mm
±0.2mm
60mm外径，实心轴，盲孔轴
8芯屏蔽电缆或航空插头
工作电压
消耗电流
输出信号
线性分辨率
工作圈数
定位精度
工作温度
储存温度
10-30Vdc (5Vdc可定制）
< 50mA (24Vdc)空载
18位SSI同步串行信号（格雷码)
1/16384FS
4096（机械齿轮工作原理）
0.01°
-40℃~100℃
-40℃~85℃
